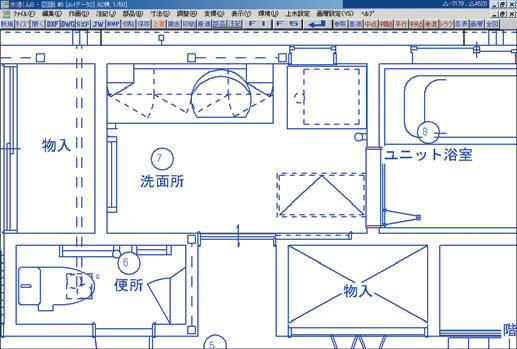

スキャナーを使い、原図を読み込み「水道くん」画面上に貼り付けます。縮尺を自動で合わせた後、必要箇所( 外壁・間仕切り・道路など ) を画面上でトレースします。 あっという間に間取りが完成します。 作成した間取りは、排水図面にも使用できます。

他CADで書かれた図面もDXFで取り込み。

部品一覧から必要な部品を選択し、各水廻りへ配置します。給水部品も各市町村の仕様に合わせて作成されています。

給水・給湯の管種と口径を設定します。 ここでヘッダー管(XPEP・PBP等)を選択すると、平面・立面共に管の角が丸まります。 また、管長もヘッダー～器具立上がりまでの総延長で表示されます。

線を書く要領で配管を作成します。部品接続時に、部品と配管がズレていても、きちんと基点を取るように配管が自動調整されます。 また、ヘッダーからは、指定した口数に従い等間隔で配管を接続します。 給湯が必要な地域の配管も同様に行えます。

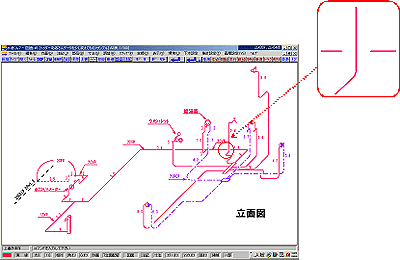

平面図を囲むと立面図が自動作成されます。部分的に立ち上げることも可能です。 また、 ･立面図の縦・横・高さの倍率指定
・投影角度の指定 (15°/30°/45°)
・投影方向の指定 (左右選択可)
・寸法表記の指定 (｢0.3｣→｢.3｣)
・立ち上がり寸法表記の指定(｢1.0｣→｢+1.0｣)
などの選択項目が追加され、幅広い地域の対応や、面倒な立面図の編集作業が軽減できます。

●管注記の自動作成
配管をクリックすると設定した管種・口径の情報が引出せます。

●隠線処理
立面図を囲むと、立ち上がり管を優先に、一括で自動隠線処理を行います

●カウントアップ機能　NEW！
水道栓番や部屋番号を連番で入力します。面倒で間違いやすい栓番は、これで楽に入力が行なえます。
